Kod produktu: W.F0

Kabel RF5

Producent: INNI

Cena brutto: 7,00 zł
Cena netto: 5,69 zł

Ilość sztuk:

Opis produktu

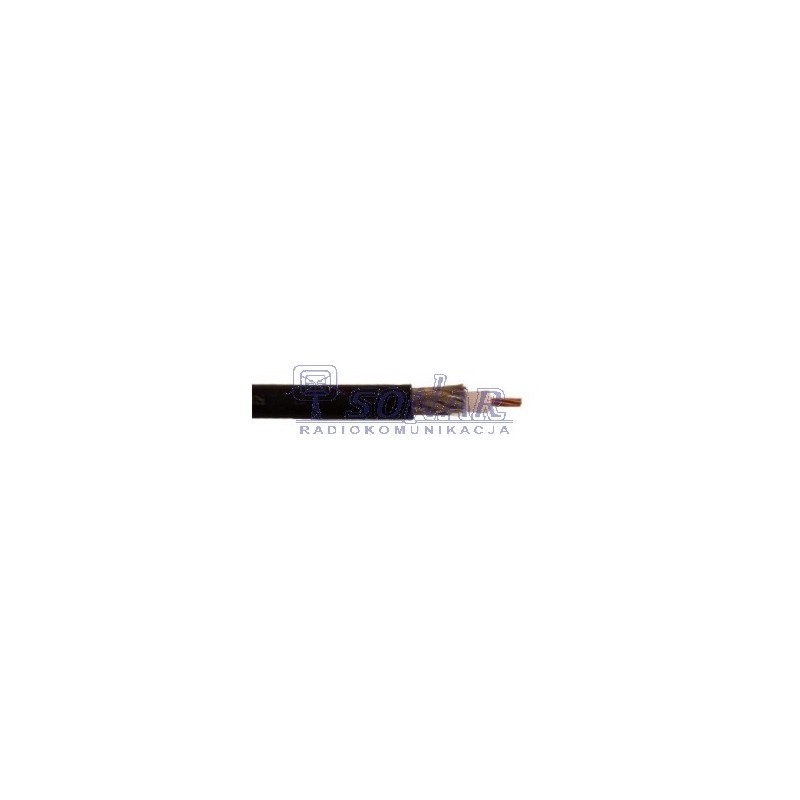

RF-5 Kabel

Wysokiej klasy profesjonalny przewód współosiowy o impedancji 50 Ω w powłoce polietylenowej przeznaczony do przesyłania danych drogą radiową ( WLAN 2,4 GHz itp.) oraz innych zastosowań radiokomunikacyjnych , do pracy w instalacjach nadawczych i odbiorczych.

Konstrukcja
Żyła wewnętrzna Linka z drutów miedzianych ( Cu 7 x 0.45 mm ) , średnica całkowita Ø 1.35 mm +/- 0.01 mm
Dielektryk Spieniony fizycznie PE, średnica Ø 3.60 mm +/- 0.05 mm
Ekran (żyła zewnętrzna ) Dwustronna folia Al-PET-Al + 80% oplot z ocynowanej Cu
Powłoka zewnętrzna PE, średnica całkowita Ø 5.4 mm +/- 0.2 mm , kolor czarny ( RAL 9005 ).

Normy
EN 50117, DIN 47264, IEC 61196-1

Właściwości mechaniczne
Minimalny promień zginania: bez obciążenia 5 x średnica kabla, z obciążeniem 10 x średnica kabla

Zakres temperatury:

podczas pracy -30° C do + 70° C
podczas instalacji -15° C do + 55° C

Właściwości elektryczne dla 20°C
Rezystancja dla prądu stałego ( DC ):żyła wewnętrzna 16.5 Ω/km , żyła zewnętrzna (ekran ) 15 Ω/km

Pojemność jednostkowa 84 pF/m
Współczynnik skrócenia fali 78 %
Impedancja charakterystyczna (dla 200 MHz) 50 Ω ± 2 Ω
Transfer impedancji: 10 MHz ≤ 4 mΩ/m ; 100 MHz ≤ 3 mΩ/m
Napięcie pracy 1.0 kVrms
Test napięciowy: żyła wewnętrzna / ekran 2.0 kVrms
Skuteczność ekranowania 100-1000 MHz 90 dB
Rezystancja izolacji ≥ 10 GΩ*km

Dane techniczne

Średnica zewnętrzna 5,4mm
Waga kabla: 40kg/km

Standardowe długości odcinków 100m rolka, 500m szpula
Rozmiar szpuli 500 m :400/120/280
Waga brutto szpuli 500 m :22kg
Zawartość miedzi 24,5 kg/km
Maks. siła rozciągania 155N
